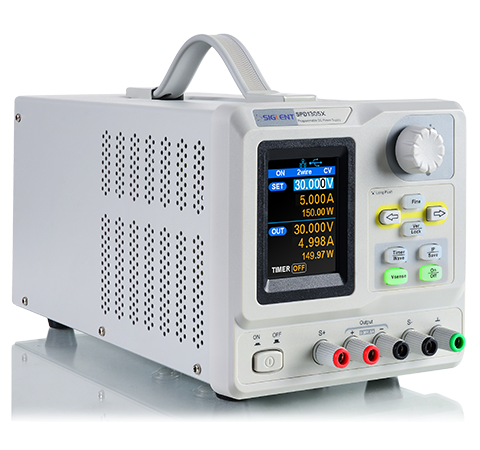

產品介紹

主要特性

• 單路高精度可編程輸出：SPD1168X：16 V / 8 A / 128 W；SPD1305X：30 V / 5 A / 150 W
• 低噪聲：≤ 350 μVrms/3 mVpp; 快速瞬態響應時間 <50 μs
• 最高 5 位電壓和 4 位電流顯示，最小分辨率為 1 mV、 1 mA
• 兩種輸出模式：兩線輸出 ; 四線補償輸出模式，最大補償 1 V
• 100 V、120 V、220 V、230 V 兼容的設計
• 清晰的圖形化界面，具有波形顯示功能

優異的輸出性能

SPD1000X性能強勁、穩定，即使非常小的電壓或電流變化，也能夠準確模擬，完全滿足負載的供電要求。

•   超高的分辨率：1 mV，1 mA
•  優良的設定和回讀精度，確保輸出精確純凈
•  支持面板編程和定時輸出
•  三路高精度電源獨立可控輸出



穩定的性能

SPD1000X 結構設計緊湊，使用方便，功能強大，穩定的性能使其成為實驗臺電源的理想選擇：

•  低噪聲≤350 uVrms/3 mVpp
•  快速瞬態響應時間<50 μs
•  電壓輸出完全無過沖
•  0.01% 的負載調整率和 0.2% 電源調整率
•  智能溫控風扇，有效降低噪音



便捷操作與實時顯示

•  通過面板操作，即可實現面板時序輸出功能（5組定時設置和輸出控制）。同時，與完善的上位機軟件EasyPower相配合，可實現全面的通信和控制需求。
•  SPD1000X可編程線性直流電源配備了2.8 英寸、TFT 液晶顯示屏，240 *320 高分辨率，可顯示電壓、電流，讓用戶更加清楚、實時地了解輸出狀態。



規格參數

---

通道輸出（0~40℃）	SPD1168X：輸出電壓：0 ～ 16 V，輸出電流：0 ～ 8 A SPD1305X：輸出電壓：0 ～ 30 V，輸出電流：0 ～ 5 A
最大輸出功率	SPD1168X：128 W SPD1305X：150 W
顯示	2.8 英寸真彩 TFT-LCD 五位電壓、四位電流顯示

分辨率	1 mV/1 mA
設定精度(25℃±5℃)	電壓 ±（0.03% of reading+10 mV） 電流 ±（0.3% of reading+10 mA）
回讀精度(25℃±5℃)	電壓 ±（0.03% of reading+10 mV） 電流 ±（0.3% of reading+10 mA）
溫度系數Per℃	電壓 ±（0.01% of reading+3 mV） 電流 ±（0.01% of reading+3 mA）

恒壓模式

負載調整率	≤ 0.01%+2 mV
紋波和噪聲	≤ 300 μVrms/3 mVpp(20 Hz ～ 20 MHz)
恢復時間	＜ 50 μs（負載改變 50%，最小負載 0.5 A）

恒流模式

電源調整率	≤ 0.2%+3 mA
負載調整率	≤ 0.2%+3 mA
紋波和噪聲	≤ 2 mArms

鎖鍵	有
保存/調用	5 組
輸入電源	AC 100 V/120 V/220 V/230 V ±10% 50/60 Hz
標配接口	USB Device、LAN
絕緣度	底座與端子間≥ 20 MΩ (DC 500 V) 底座與交流電源線間≥ 30 MΩ (DC 500 V)

操作環境	戶外使用 : 海拔：≤ 2000 m 環境溫度 0~40 ℃ 相對濕度≤ 80% 安裝等級：Ⅱ 污染程度：2
存儲環境	儲存環境：環境溫度 -10~40 ℃ 相對濕度≤ 70%
尺寸	154.6(W)×144.5(H)×280(D) mm
重量	約 5.5 kg





































































型號

通道輸出

顯示

分辨率

設定精度

回讀精度

參考價(含稅)
SPD1305X

30 V/5 A

2.8 英寸真彩 TFT-LCD 五位電壓、四位電流顯示

1 mV,1 mA

電壓 ±（0.03% of reading+10 mV） 電流 ±（0. 3% of reading+10 mA）

電壓 ±（0.03% of reading+10 mV） 電流 ±（0. 3% of reading+10 mA）

￥2,480
SPD1168X

16 V/8 A

2.8 英寸真彩 TFT-LCD 五位電壓、四位電流顯示

1 mV,1 mA

電壓 ±（0.03% of reading+10 mV） 電流 ±（0. 3% of reading+10 mA）

電壓 ±（0.03% of reading+10 mV） 電流 ±（0. 3% of reading+10 mA）

￥2,180
SPD1305X-C

30 V/5 A

2.8 英寸真彩 TFT-LCD 四位電壓、三位電流顯示

10 mV,10 mA

電壓 ±（0.05% of reading+10 mV）電流 ±（0. 3% of reading+10 mA）

電壓 ±（0.05% of reading+10 mV）電流 ±（0. 3% of reading+20 mA）

電商專賣
SPD1168X-C

16 V/8 A

2.8 英寸真彩 TFT-LCD 四位電壓、三位電流顯示

10 mV,10 mA

電壓 ±（0.05% of reading+10 mV） 電流 ±（0. 3% of reading+10 mA）

電壓 ±（0.05% of reading+10 mV） 電流 ±（0. 3% of reading+20 mA）

電商專賣
